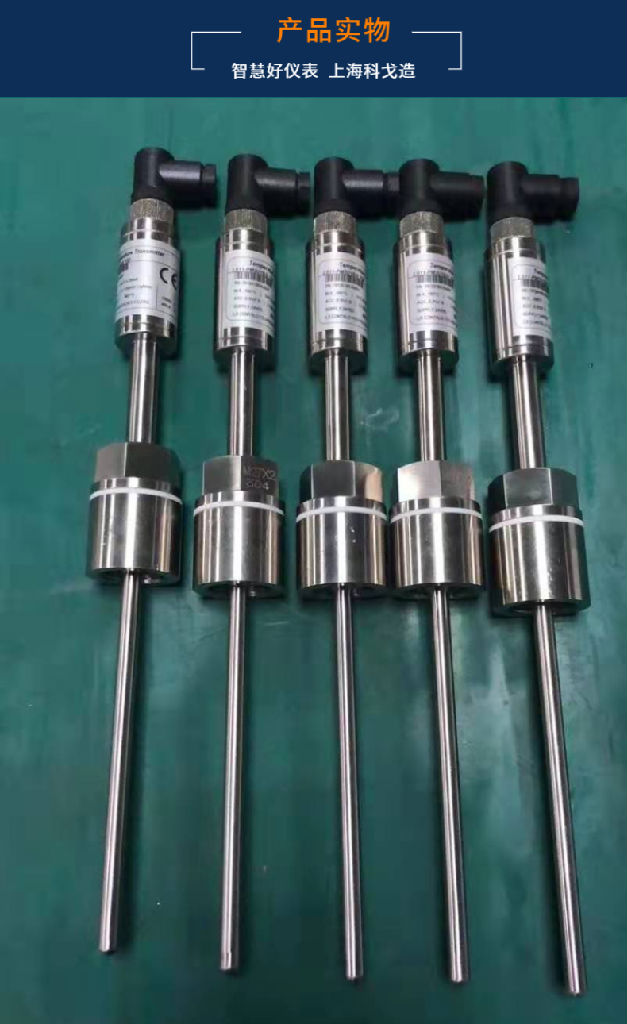

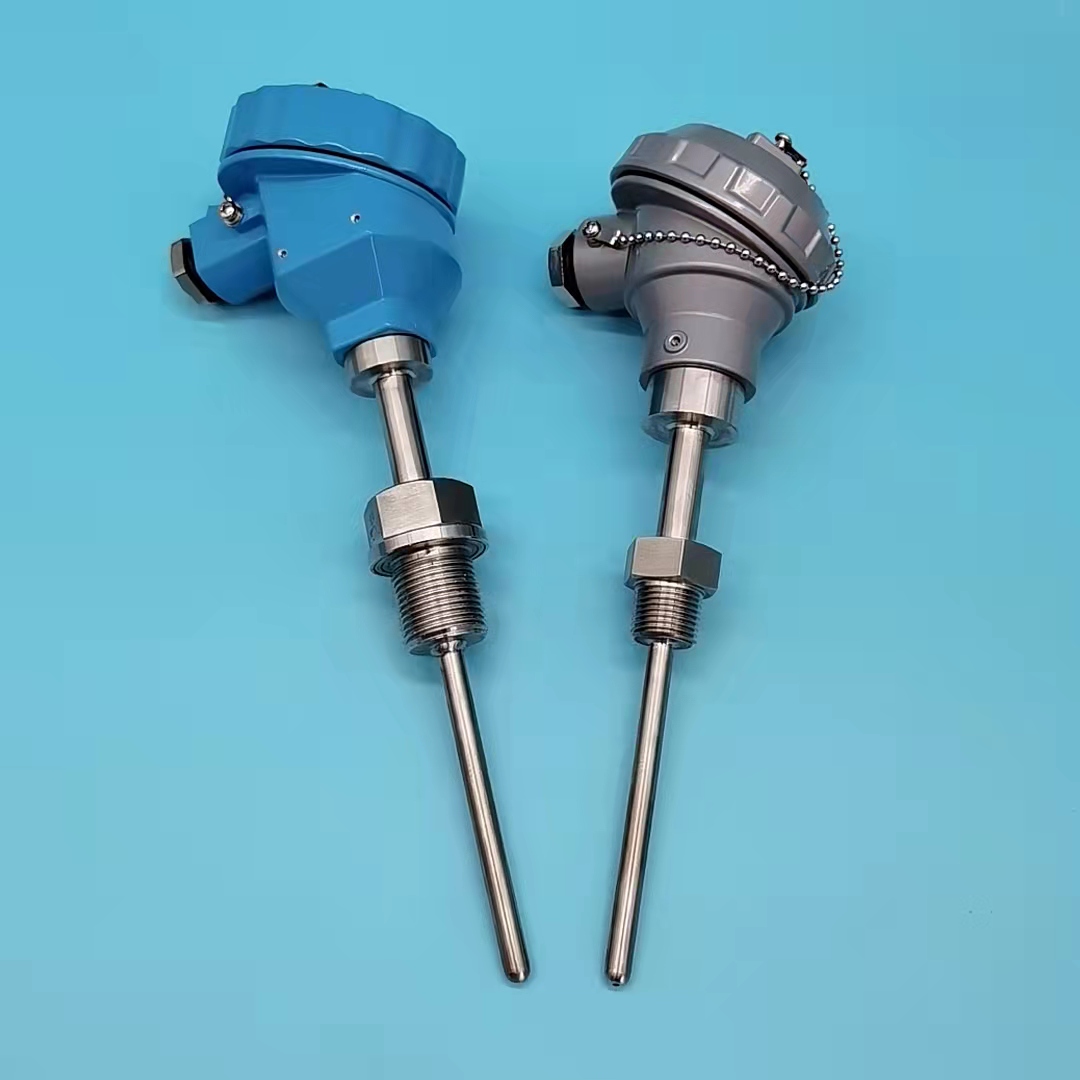

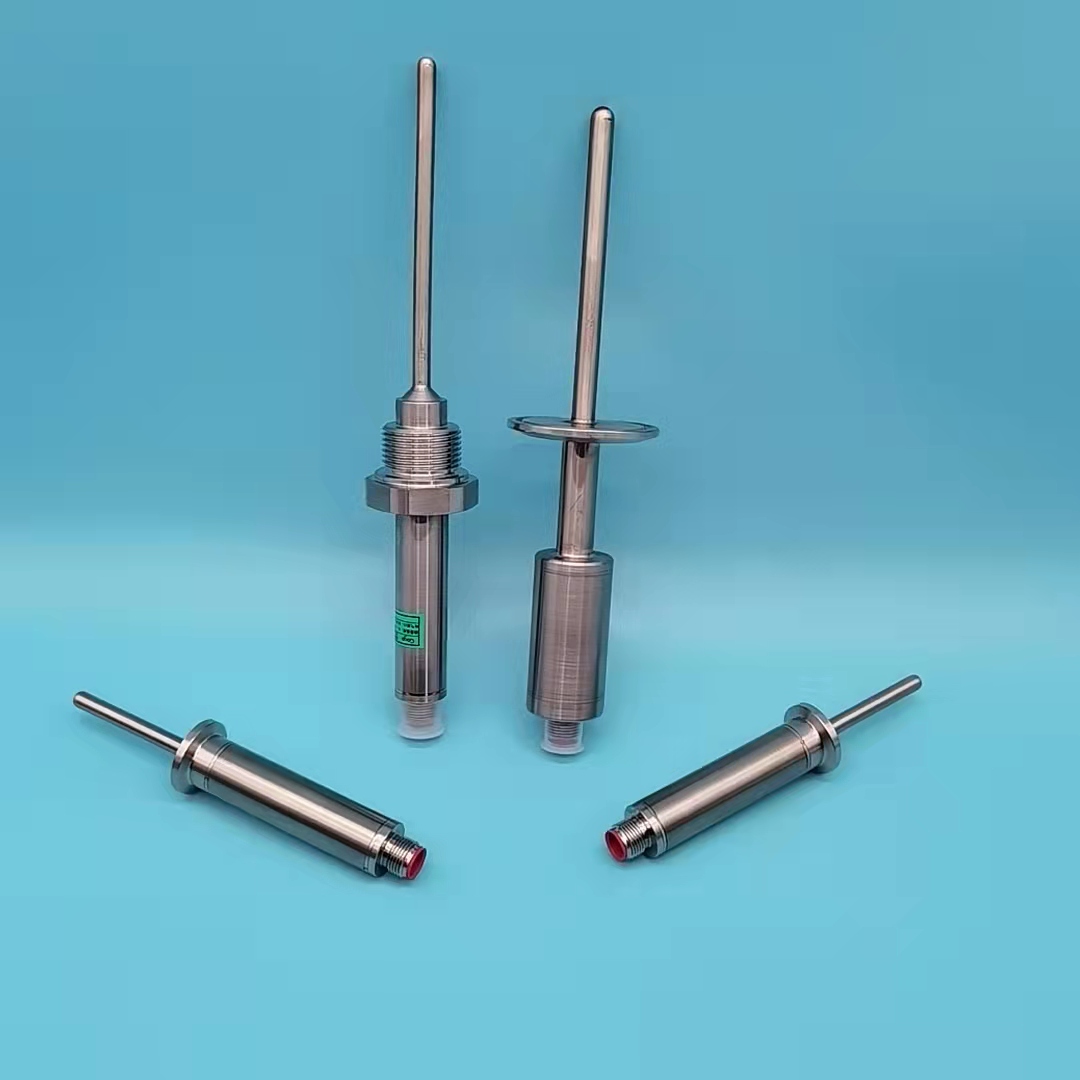

PT热电阻温度传感器的特点

PT热电阻温度传感器是利用导体或半导体的电阻值随温度变化而变化的原理进行测温的一种传感器温度计。
热电阻温度传感器分为金属热电阻和半导体热敏电阻两大类。热电阻广泛用于测量-200~+850°C范围内的温度,少数情况下,低温可测至1K,高温达1000°C。
热电阻传感器热电阻、连接导线及显示仪表组成,热电阻也可以与温度变送器连接,将温度转换为标准电流信号输出。

用于制造热电阻的材料应具有尽可能大和稳定的电阻温度系数和电阻率,输出最好呈线性,物理化学性能稳定,复线性好等。最常用的热电阻有铂热电阻铜热电阻

主要特点

装配简单,更换方便
◆压簧式感温元件,抗震性能好
◆测量范围大(-200℃~1300℃,特殊情况下-270℃~2800℃)
◆ 机械强度高,耐压性能好

◆ 耐高温可达2800度

产品构造
热电偶的结构形式为了保证热电偶可靠、稳定地工作,对它的结构要求如下:
①组成热电偶的两个热电极的焊接必须牢固;
②两个热电极彼此之间应很好地绝缘,以防短路;
③补偿导线与热电偶自由端的连接要方便可靠;

④保护套管应能保证热电极与有害介质充分隔离。

选型标准

选择热电偶要根据使用温度范围、所需精度、使用气氛、测定对象的性能、响应时间和经济效益等综合考虑。
1、测量精度和温度测量范围的选择
使用温度在1300~1800℃,要求精度又比较高时,一般选用B型热电偶;要求精度不高,气氛又允许可用钨铼热电偶,高于1800℃一般选用钨铼热电偶;使用温度在1000~1300℃要求精度又比较高可用S型热电偶N型热电偶;在1000℃以下一般用K型热电偶和N型热电偶,低于400℃一般用E型热电偶;250℃下以及负温测量一般用T型电偶,在低温时T型热电偶稳定而且精度高。
2、使用气氛的选择
S型、B型、K型热电偶适合于强的氧化和弱的还原气氛中使用,J型和T型热电偶适合于弱氧化和还原气氛,若使用气密性比较好的保护管,对气氛的要求就不太严格。
3、耐久性及热响应性的选择
线径大的热电偶耐久性好,但响应较慢一些,对于热容量大的热电偶,响应就慢,测量梯度大的温度时,在温度控制的情况下,控温就差。要求响应时间快又要求有一定的耐久性,选择铠装偶比较合适。
4、测量对象的性质和状态对热电偶的选择
运动物体、振动物体、高压容器的测温要求机械强度高,有化学污染的气氛要求有保护管,有电气干扰的情况下要求绝缘比较高。
选型流程:型号--分度号—防爆等级—精度等级—安装固定形式—保护管材质—长度或插入深度
产品选型须知:
1、在选用及订货时,请注明:
2 产品型号
2 分度号
2 保护管材料及直径
2 保护管总长L及置入深度I
2 固定装置型式
2 产品实际测量范围
2、螺纹式固定装置型式在订货时不标注均为固定外螺纹M27×2,(其余螺纹固定型式均需注明)

3、因用户特殊需要而与上述产品型号不符者,需要专门制造的产品,请注明您的特殊技术要求,来(或函)与我公司有关责任部门联系特殊订货
