连杆浮球选型与安装注意事项

产品概述

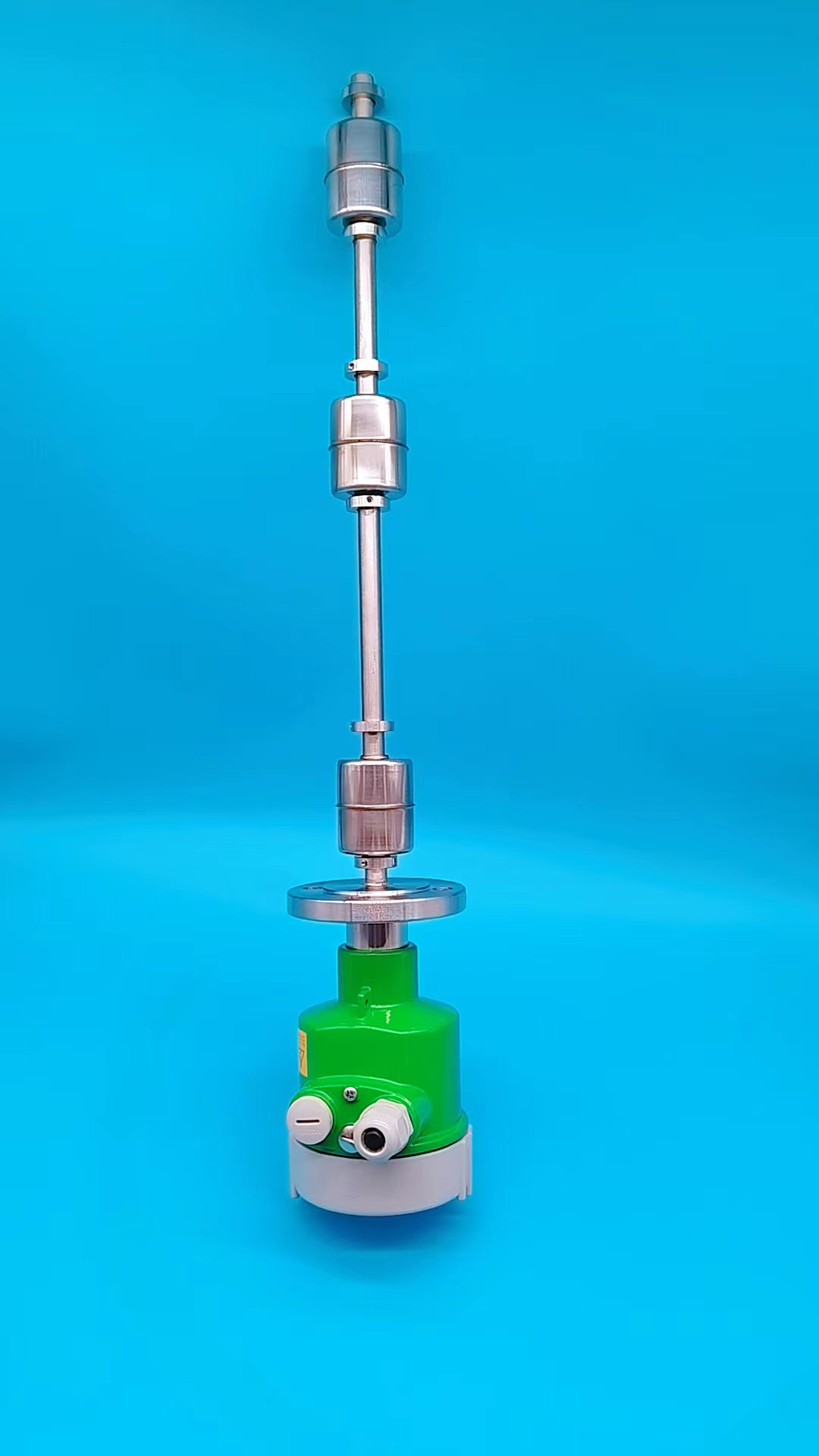

     CYB系列浮球式液位计是一种原理简单、使用安装方便、可靠性极佳的液位指示计。产品元件采用进口元件,质量稳定可靠,另外独特的封装,可有效避免运输安装或者使用时损坏。有PPPVDFSUS304SUS316L等多种材质供选择,可以满足在多种环境下的液位测理。适用于废水处理控制设备、电气产业、船舶油压设备、水力设施,化工工程,热煤锅炉等。

技术特点

Ø 数字式电路精度高,精度高反应快;

Ø 适用于多种容器内不同介质的液体液位测量;

Ø 可配显示直接显示液位,便于用户查看;

Ø 测量范围大;

Ø 测量组件与被测介质完全隔离,故密封性好可靠安全;

Ø 结构简单、安装方便、维修简易

Ø 可做耐腐蚀、防爆



工作原理

     CYB系列浮球连续式液位计是利用磁性浮球随液位变时,沿传感器导杆同步上升或者下降,从而使传感器内电阻号呈线性变化,再由转换器转换成4-20mA电流信号输出。本公司的电压分配器的设计采用了一系列顺势交错的磁簧开关,当浮球随着液位移动时,浮球内的磁铁会将这些磁簧开关按照“3-2-3”的顺序闭合。随着浮球每一步移动,都会有一磁簧开关闭合或者断开。


连杆浮球选型与安装注意事项

连杆浮球液位开关选型需知点与普通浮球液位开关有很多是相同之处,区别其实就是对于管径和长度及安装方式等的选择。具体由驰诚电子为大家一一道来。
选型需知:
1、选型之前,请一定要认真看清楚并且已经明白了其工作原理。
2、导杆长度:Mm(从实际安装面到需要检测的液位距离),一般如果为顶部安装,则计算水箱顶盖面到最低需要检测的液位点即可。
3、动作点:(一个或者几个动作点?就是指你需要检测的液位是几个?动作点距离实际安装面的距离是多少或者之间的距离是多少?单个装置中可以设置多个开关点(1至8个)以实现多点控制,每个控制点的位置可根据客户需要定制)。

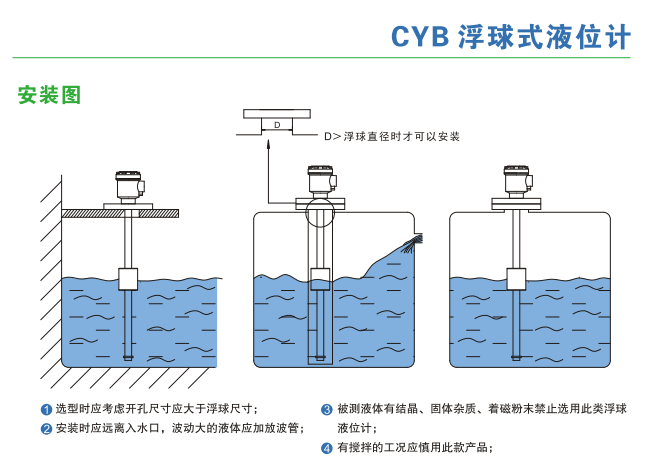

4、螺牙大小:根据安装环境而定。
如:1:水箱不是全密封而且为设备内置则可选择螺母固定+支架安装
2:室外水箱或者水池则建议选择法兰+接线盒。
3:密封性水箱采用大于浮球外径的外螺纹。
4、材质可有SUS304、SUS316L、PP、PTFE等材质可供选择(请根据科戈电子业务员介绍和你实际安装环境选择合适的材质)。
5、其它:(用户要求:包装、运输方式等等)选型注意事项:
1、SUS304不锈钢导杆,螺母,SUS304不锈钢浮球,耐高温150度,耐压2.0Mpa,可控制电磁阀、水泵,或作缺水保护,溢水报警。
2、SUS316/316L材质,使用液体中等酸强碱,最高耐温150度,工作温度-10+125度,耐压2.0Mpa,可控制电磁阀、水泵,或作缺水保护,溢水报警。
3、PP材质,防腐型,最高耐温80度,工作温度低于60度,最高耐压5公斤,可控制电磁阀、水泵,或作缺水保护,溢水报警。但PP材质连杆式浮球开关长度最长适宜1米以下!
4:PTFE材质,其使用温度为-40〜260℃,可以承受强酸,强碱和各种有机溶剂。由于具有疏水性,因此可用于过滤蒸气和各种腐蚀性液体。
